В типографии «ФАВОРИТ» установлена финишная линия для отделки этикетки MONTAX

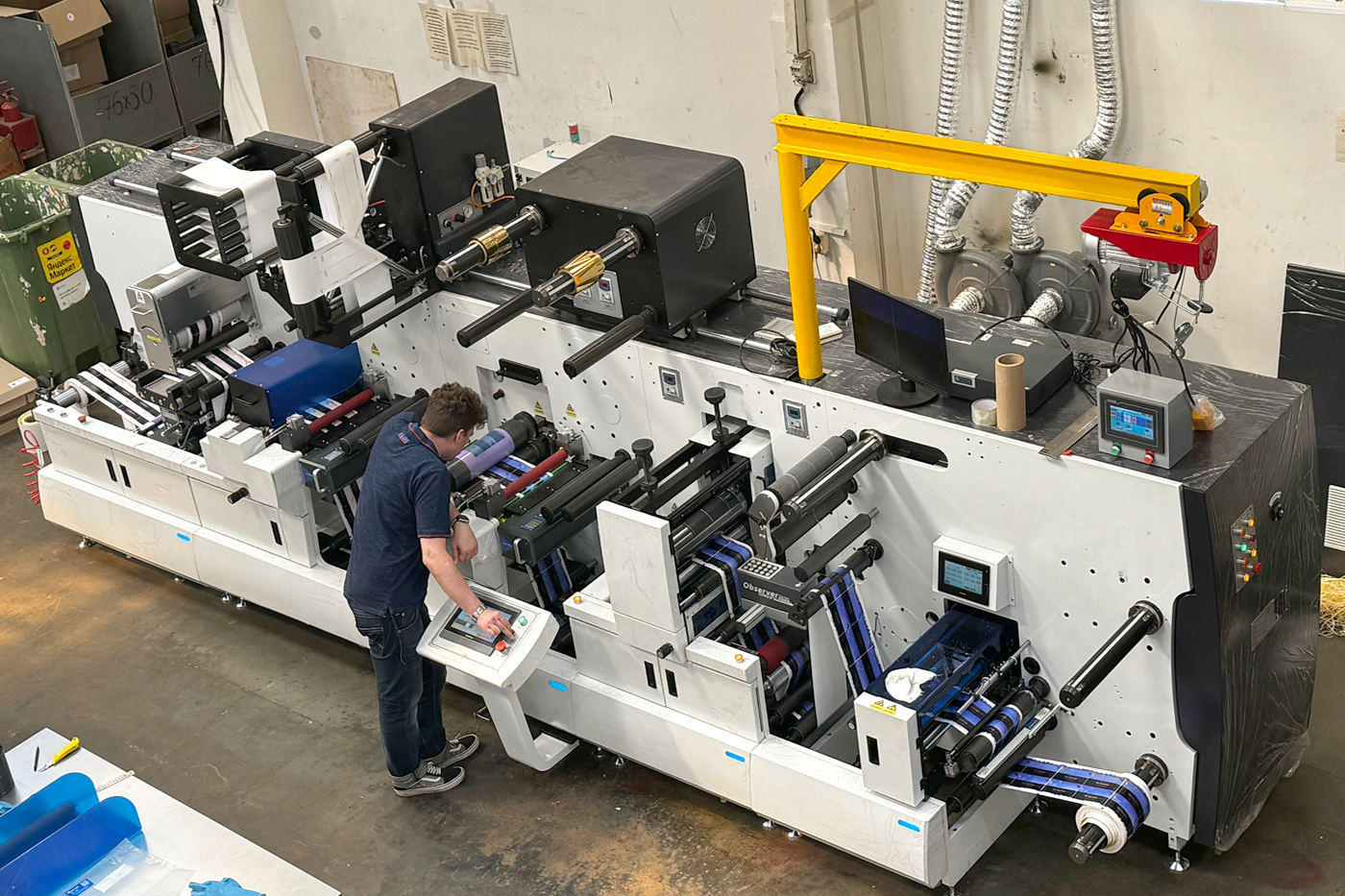

В столичной промышленной типографии «ФАВОРИТ», уже более 10 лет специализирующейся на изготовлении самоклеящихся и термоэтикеток, защитных пломб, упаковочных бирок и ярлыков для одежды, запущена финишная отделочная линия MONTAX DFCM 370 SUPER, предназначенная для отделки печатных оттисков в режиме из рулона в рулон.

Компания была заинтересована в эффективном оборудовании для малых тиражей и долго искала подходящее для себя решение. Выбор пал на комплекс MONTAX DCFM 370 SUPER с сервоприводами и контроллерами управления Panasonic, который (в рамках программы «Смарт-Т» по приемке сложных этикеточных станков на заводе-изготовителе) совместно с заказчиком было решено протестировать на производстве на комплектность модулей, качество монтажа узлов и точность заявленных характеристик по печати и вырубке.

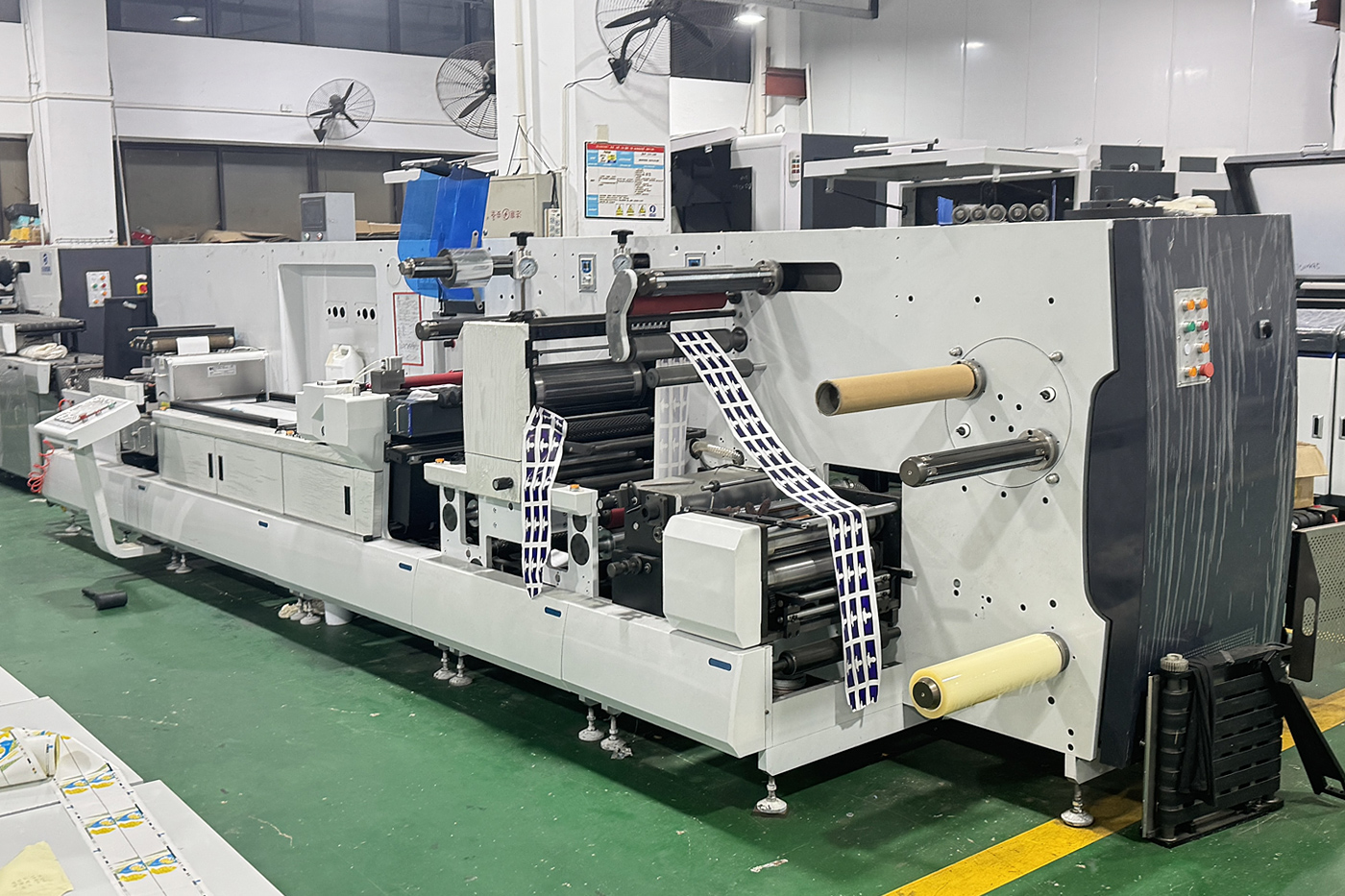

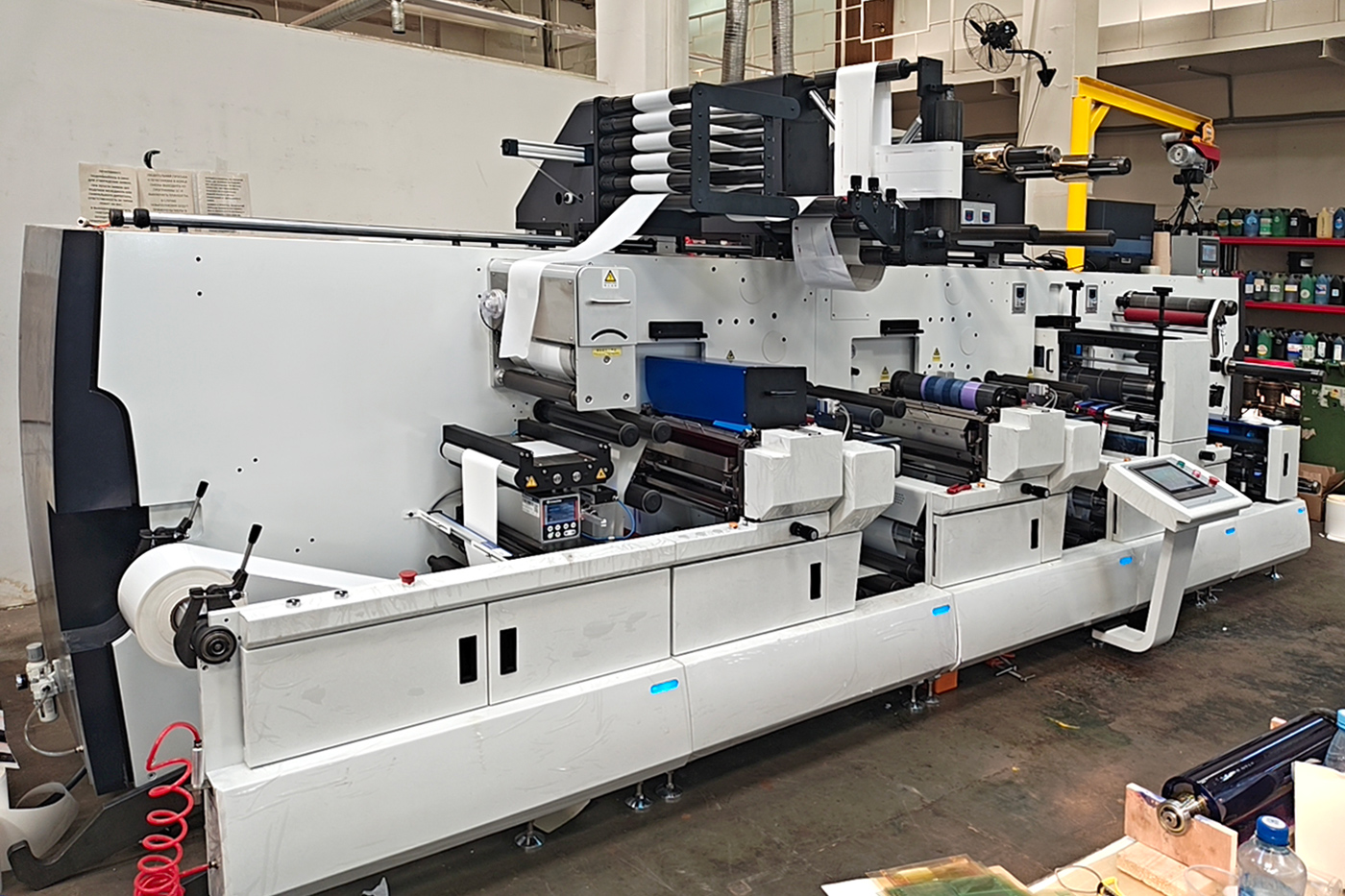

Финишная отделочная линия MONTAX DCFM 370 SUPER по заказу типографии «ФАВОРИТ» была составлена из двух полуротационных/ротационных флексографских печатных секций с УФ-сушкой и охлаждающим валом, секции холодного тиснения, устройства переворота полотна с пневматическим раздувом на рельсах, полуротационного/ротационного модуля высечки с автоматической системой приводки и сенсорной панелью управления Touch Screen, устройства продольной резки с 8-ю ножами и устройством видео контроля Observer 3000.

Машина оснащена также размоткой с двойными стенками и подъемником рулонов диаметром до 1000 мм с сервоприводом, датчиком обрыва полотна и функциями предустановленного замедления и автоматической остановки в конце рулона.

В машине имеются: рельсовая система в верхней части для перемещения дополнительных опций вдоль машины, электронный счетчик, устройство «делам/релам» на рельсах, стол для склейки полотна с пневматическим прижимом и автоматическим контролем кромки полотна с ультразвуковым датчиком (Eurdow), НИП-вал ввода полотна в машину с сервоприводом, устройство коронного заряда мощностью 2,5 кВт.

Две полуротационные/ротационные флексографские печатные секции с УФ сушкой (для сплошного лака, печати, выборочного лака, ламинирования) предусматривают: преприводку формного вала с установкой в позицию «0», автоматическую приводку печати по метке с датчиком метки, печатный аппарат конструкции типа Flower, кипсейку с дукторным валом и держателем ножа для анилоксового вала, пневмозажимы кипсейки и формного вала, вал охлаждения полотна. Скорость ротационной печати составляет максимум 120 м/мин., скорость полуротационной печати - максимум 60 м/мин.

Устройство холодного тиснения, расположенное на рельсах, оснащено: размоткой фольги/ламината для рулона диаметром 450 мм (с пневморазжимным валом с электромагнитной муфтой для втулок диаметром 76 мм); намоткой фольги/ламината для рулонов диаметром 450 мм с втулкой диаметром 76 мм с пневморазжимным шпинделем с сервоприводом; пультом управления натяжением фольги/ламината.

Намотка матрицы «облоя» типа «Snow ball» для рулона диаметром 450 мм имеет: пневморазжимной шпиндель намотки с сервоприводом, вал под втулку диаметром 76 мм, систему пневмоприжима к НИП-валу для легкого снятия облоя и ровной намотки.

После модуля высечки в линии установлено устройство видеоконтроля с камерой, блоком управления и монитором производства компании Sichango.

Устройство продольной резки с 8 ножами (ножничного типа) предусматривает автоматическую установку ножей с сенсорного пульта управления, для чего необходимо просто задать ширину реза. Установка ножей производится всего за 30 секунд.

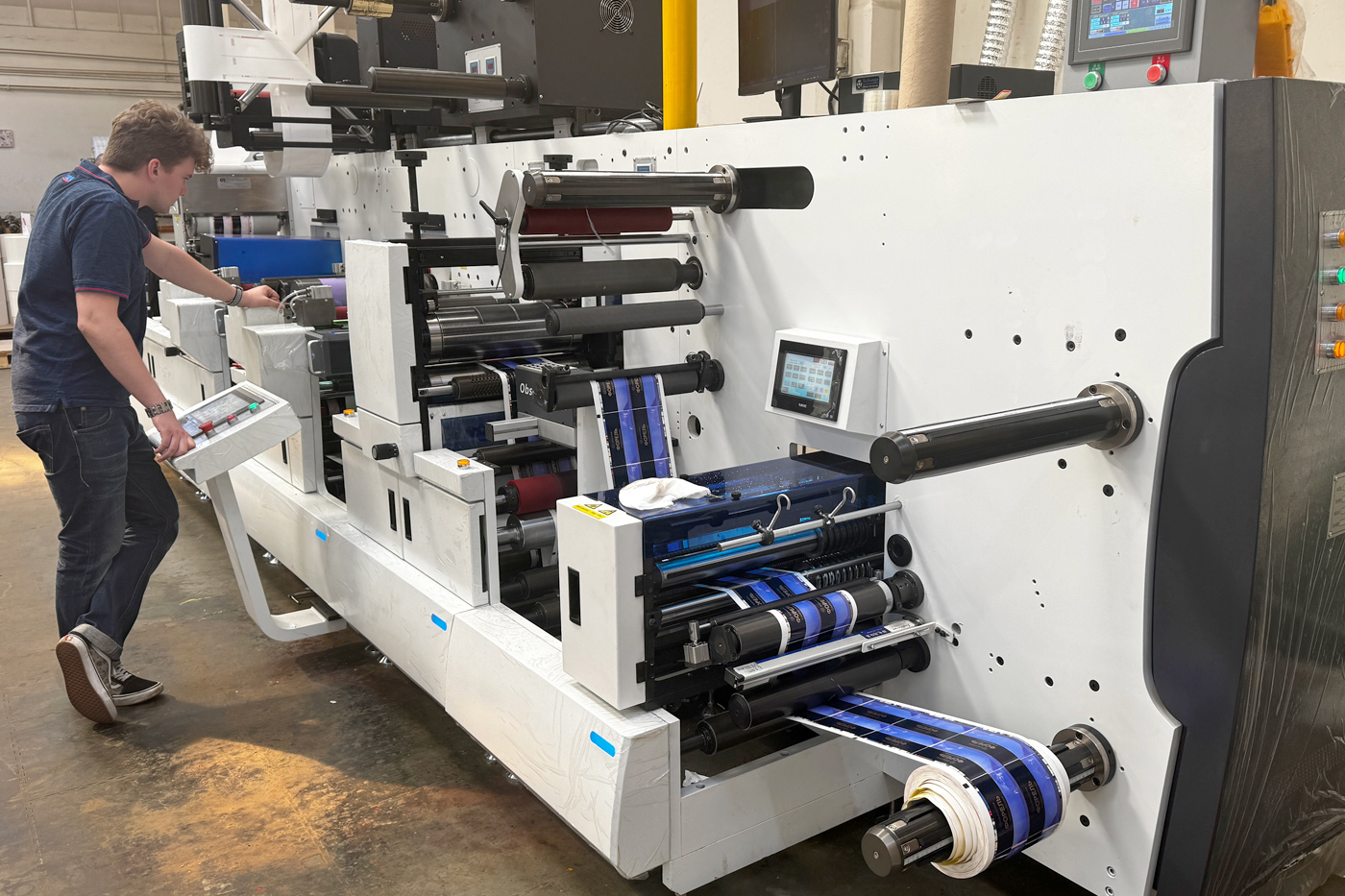

Модуль двойной намотки (по и против часовой стрелки) с сервоприводом (для рулонов до 600 мм при намотке на два вала и до 800 мм при намотке только на нижний вал) снабжен двумя пневморазжимными валами под втулки диаметром 76 мм.

Система размотки

Устройство переворота полотна с пневматическим раздувом на рельсах

Полуротационный/ротационный модуль высечки с автоматической системой приводки

Устройство видеоконтроля

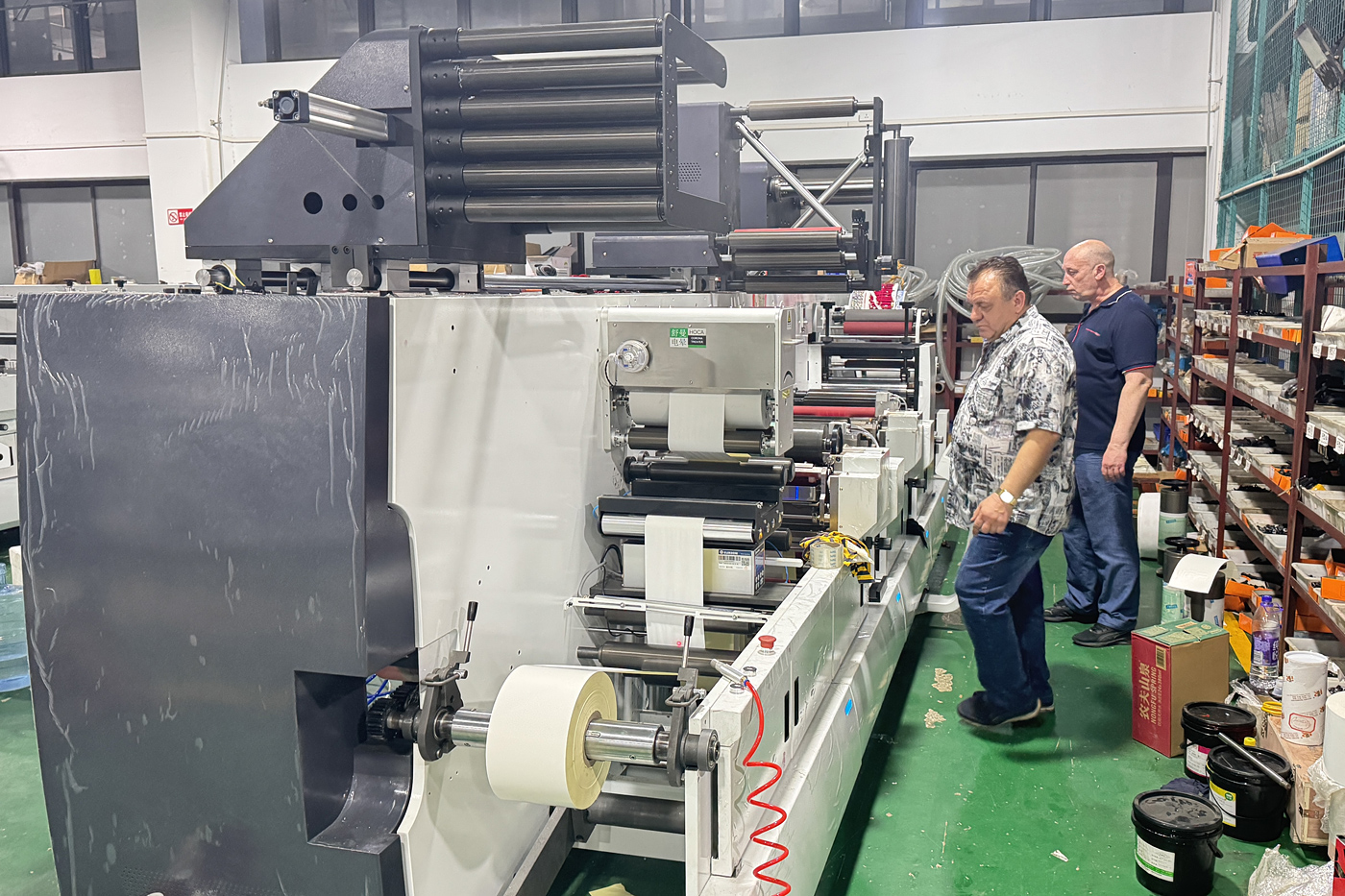

Представителей типографии «ФАВОРИТ» на заводе-изготовителе поразило качество сборки оборудования, в частности укладки всех шлейфов и соединений проводов, которое ни в какое сравнение не шло с другими предприятиями (в том числе по производству флексомашин), на которых специалистам заказчика удалось побывать.

Также впечатление произвели скорость и точность машины MONTAX DCFM 370 SUPER в режиме ротационной печати с одновременным впечатыванием второго изображения и параллельным холодным тиснением.

Важно отметить, что, следуя запросам потенциальных клиентов, специалисты «Смарт-Т» совместно с производителем русифицировали интерфейс машин и теперь все поставляемое оборудование MONTAX будет «общаться» на русском языке.
