Лазер для этикетки
Прошлым летом в одной из подмосковных типографий заработала рулонная лазерная система высечки - Darui D-J3.
Подмосковная типография «Арт-Лайн» занимается этикеточной продукцией с 2017 г. С помощью флексографической печати и разнообразного послепечатного оборудования этикетки изготавливаются из бумаги, ПЭ и ПП-плёнок.
Директор «Арт-Лайн» Вера Скоробогатова рассказала, что в последние годы появляется всё больше самых разных коротких заказов. И это, естественно, создаёт проблемы с себестоимостью продукции: больше материала уходит на приладку, всё более значительная доля стоимости тиража приходится на печатные формы и высечные штампы.

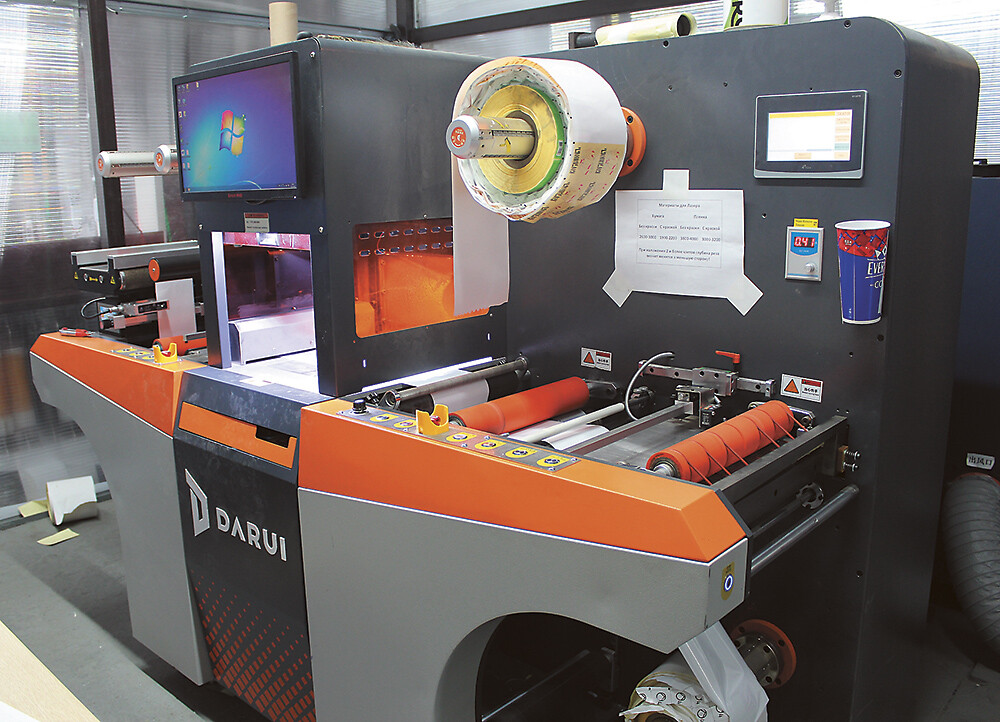

Станок для лазерной высечки этикеток Darui D-J3
Как выбирали
Закономерно, что в «Арт-Лайн» пришли к мысли о необходимости пополнить свой парк оборудования «цифрой». Была приобретена и запущена струйная рулонная ЦПМ с УФ-чернилами.
А к цифровой печатной машине, естественно, просится в комплект цифровая послепечать: так перед производством встала задача выбора цифрового устройства для высечки рулонных материалов. И в первую очередь надо было решить, какой тип высечки выбрать: традиционный с механическими ножами или лазерный.
Свой выбор в «Арт-Лайн» остановили на лазерной системе, поскольку в этом варианте легче производить настройку, меньше требований к опыту оператора. И при этом лазер может прорезать очень тонкие детали, которые физически невозможно получить с помощью ножей. Кроме того, ширина рабочей зоны у лазерных систем практически совпадает с шириной материала.
Механическая альтернатива
Машина для механической высечки того же производителя: Darui D-S5. Механический вариант выбирают в тех случаях, когда обрабатываемый материал не переносит нагрева: например, сильно деформируется, оплавляется или подгорает. Также необходимо с осторожностью подходить к лазерной резке металлизированных материалов. Категорически не рекомендуется обрабатывать лазером ПВХ-плёнки, поскольку при этом выделяются вредные вещества. Однако для «Арт-Лайн» все эти проблемы не очень актуальны, поэтому предпочтение было отдано именно лазерной технологии.
Разумеется, на нашем рынке существуют и другие модели лазерных устройств для работы с рулонными материалами. Выбор именно Darui D-J3 был связан как с хорошей ценой, так и с наличием устройства в Москве у поставщика - компании «Смарт-Т». Другие варианты были доступны лишь через три-четыре месяца. В итоге станок для лазерной высечки и надсечки Darui D-J3 был установлен в типографии в августе 2024 г.
В «Арт-Лайн» считают, что приобрели отличное решение для выпуска этикеточной продукции практически любого дизайна со строгими требованиями к качеству исполнения: точность резки составляет 0,1 мм. Переход от заказа к заказу теперь занимает всего несколько минут: больше не приходится тратить время и материал на приладку традиционных высечных штампов. При достаточной загрузке машина может ежедневно обрабатывать десятки коротких тиражей продукции.
Числа и возможности Darui D-J3
- Макс. диаметр рулона на размотке: 600 мм
- Макс. диаметр рулона на намотке: 600 мм
- Макс. формат высечки: 360x1000 мм
- Точность высечки: 0,1 мм
- Электропитание: 220 В
- Макс. потребляемая мощность: 5,5 кВт
- Размеры: 2500x1300x1750 мм
- Масса: 1800 кг
Скорость самого процесса высечки на цифровых устройствах зависит от дизайна этикетки: чем длиннее линия, которую должен пройти лазерный луч (или механический нож), тем больше требуется времени. Соответственно, чем причудливее контур этикетки, тем больше времени потребуется для обработки заказа. Но в реальности на коротких тиражах это слабо сказывается на производительности: клиент, приехавший в типографию за заказом, буквально успевает выпить только чашку кофе, и уже можно забирать тираж.
Максимальный по длине тираж, который пока что был обработан в «Арт-Лайн» на Darui D-J3, - полтора километра.
На таком станке можно обрабатывать как достаточно длинные тиражи однотипной продукции, так и персонализированные этикетки.
Периодически машина, помимо высечки, используется и для холодного ламинирования продукции.
О производителе
Китайская компания Darui (Ningbo Darui Automation Equipment) базируется в г. Нинбо провинции Чжэцзян. Основной вид её деятельности - разработка и производство решений для изготовления этикеточной продукции: как печатного, так и послепечатного оборудования. В линейке Darui имеются четыре модели устройств для цифровой высечки. Одна из них - рассматриваемая нами модель на основе лазерной технологии Darui D-J3, другие (Darui D-S4/D-S5/D-S7) работают с помощью ножей.
Darui ежегодно увеличивает инвестиции в свои разработки. Производство компании занимает площадь около 4 тыс. м², где размещаются конструкторский отдел, сборочный цех, испытательная лаборатория, площадка предпродажной подготовки, круглосуточная служба поддержки клиентов и другие подразделения. Высококвалифицированные инженеры компании сотрудничают с научно-исследовательскими центрами Китая.
Значительная часть продукции Darui отправляется за рубеж. В России дистрибьютором этого производителя является компания «Смарт-Т», сервисные инженеры которой прошли подготовку при содействии специалистов из КНР.

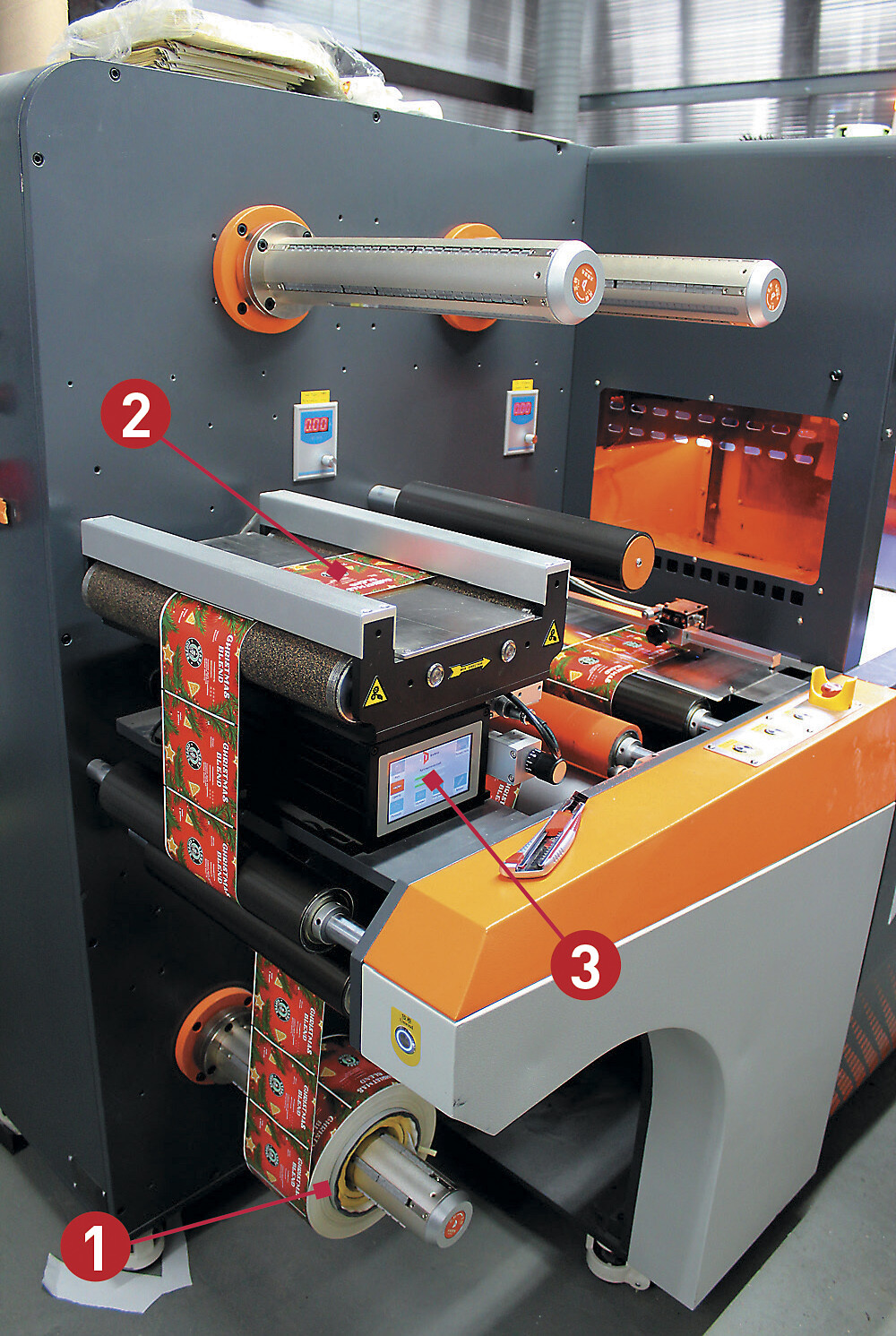

После размотки (1) полотно попадает на стол (2), на котором оператор производит склеивание полотен.
Специальная система (3) следит за выравниванием полотна
Рабочий орган Darui D-J3 - CO2-лазер мощностью 200 Вт¹ с длиной волны 10,6 мкм.
Файлы для работы загружаются в формате PLT. При необходимости оператор может редактировать линию реза через рабочий интерфейс.

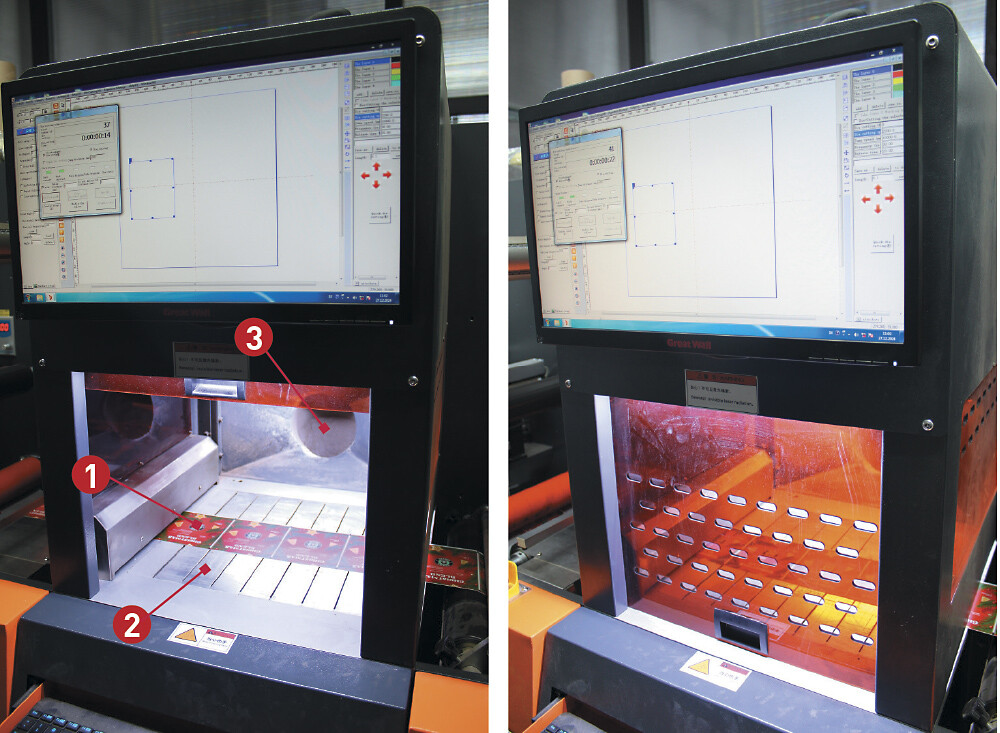

В «Арт-Лайн» лазерная высечка в основном используется для производства надсечки. При этом обрабатываемый материал (1) движется по металлическому рабочему столу (2). Но металлические полоски, из которых состоит этот стол, могут быть сняты. В этом случае можно производить сквозную высечку: в таком режиме готовые изделия будут падать в лоток, установленный под рабочей зоной. Продукты горения удаляются через вытяжку (3). На фото справа рабочая зона закрыта шторкой, которая защищает оператора от лазерного излучения

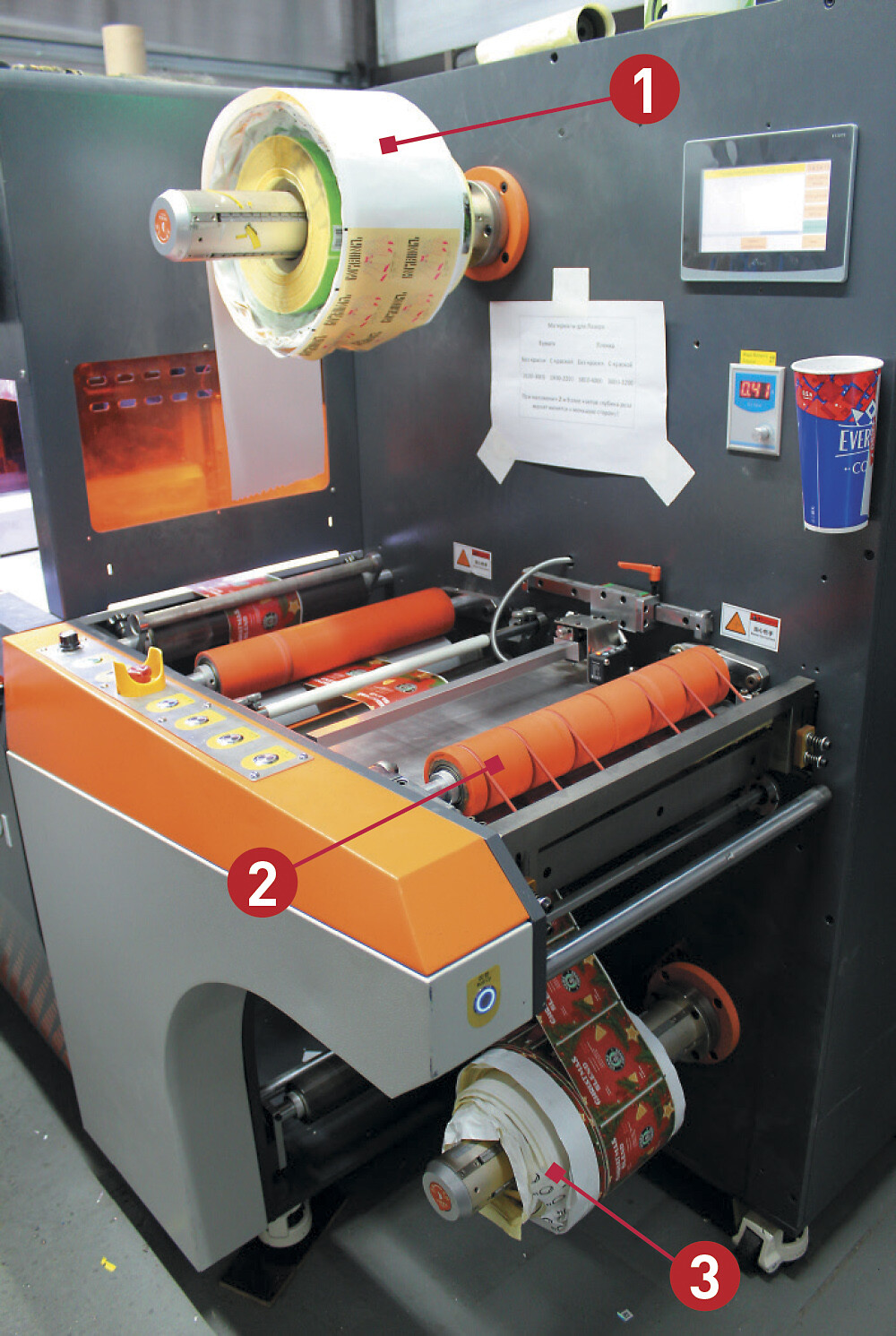

После лазерного модуля происходит отделение облоя (1). Затем, в зависимости от заказа, происходит либо продольная нарезка полотна на узкие рулоны (роспуск на ручьи), либо поперечная нарезка на листы (2), то есть работа может осуществляться как в режиме «из рулона в рулон» (3), так и «из рулона в лист»

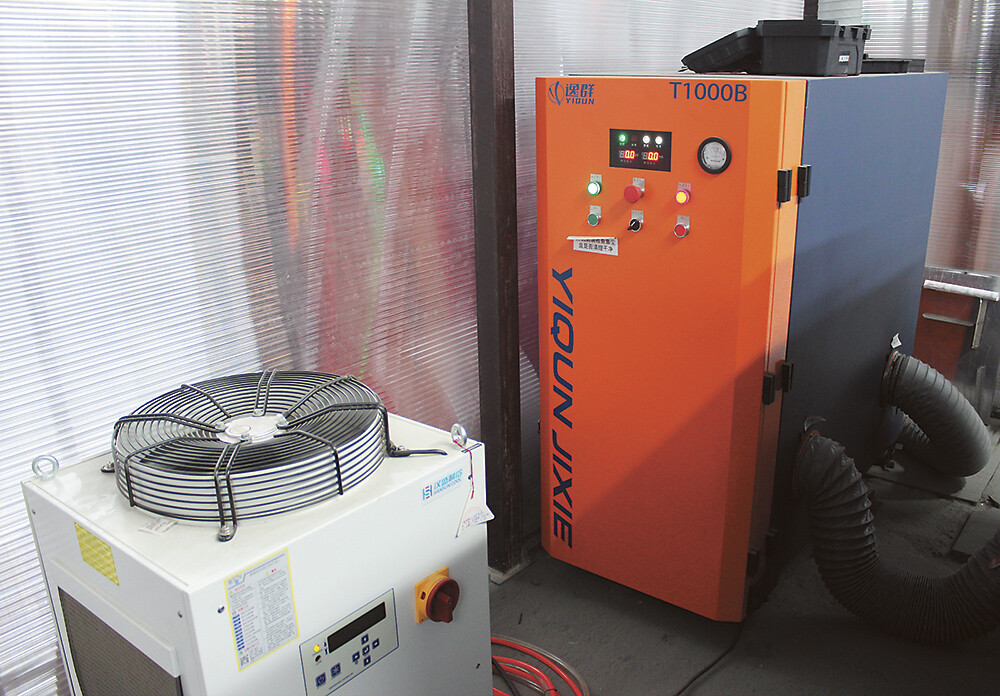

С обратной стороны устройства установлены модули охлаждения лазера (на данной машине используется водяное охлаждение) и очистки воздуха рабочей зоны. Фильтрация воздуха проходит в два этапа: сначала электростатическом способом отделяется пыль, затем вредные газы разлагаются фотокаталитическим методом
Заключение
За полгода после установки станка Darui D-J3 в «Арт-Лайн» убедились, что сделали правильный выбор: цифровые устройства печати и послепечатной обработки значительно увеличили производительность, что позволило как привлечь новых клиентов, так и укрепить лояльность старых.
¹ Опционально возможен вариант с мощностью 400 Вт. Это, естественно, позволяет работать с более высокой скоростью.
Журнал Publish, №2 2025
